저번에 적도의 적위 하우징에 TCS를 내장하는 개조를 했는데 이번엔 무게중심을 이동시키는 개조를 했습니다.
우리나라에서 북극성위치를 보면 고도가 37도 언저리 인데 적도의 고도를 37도로 맞추면 무게중심이 앞으로
쏠리게 되어 있었습니다. -_-;;;
일부러 이렇게 만드는 적도의도 있기는 하지만 특별하게 뭔가 기능이 있는게 아닌한 무게중심을 맞춰주는게
여러모로 좋은건 당연하겠지요...모든 기계가 무게중심이 틀어지면 좋을게 없으니까요
그래서 진행한 무게중심 옮기기 개조 작업
하지만 뭐 다른건 그대로 두고 웨지 부분만 수정하면 되는 거라 수정은 간단했습니다.
TCS를 내장한다고 적위 하우징을 다시 만드는것보다 저렴하게 나오더라구요 =_=;;; 평면가공이라 그런듯...
적도의 웨지 수정 디자인 도면 무게중심이 중앙에 거의 맞도록 수정했습니다.

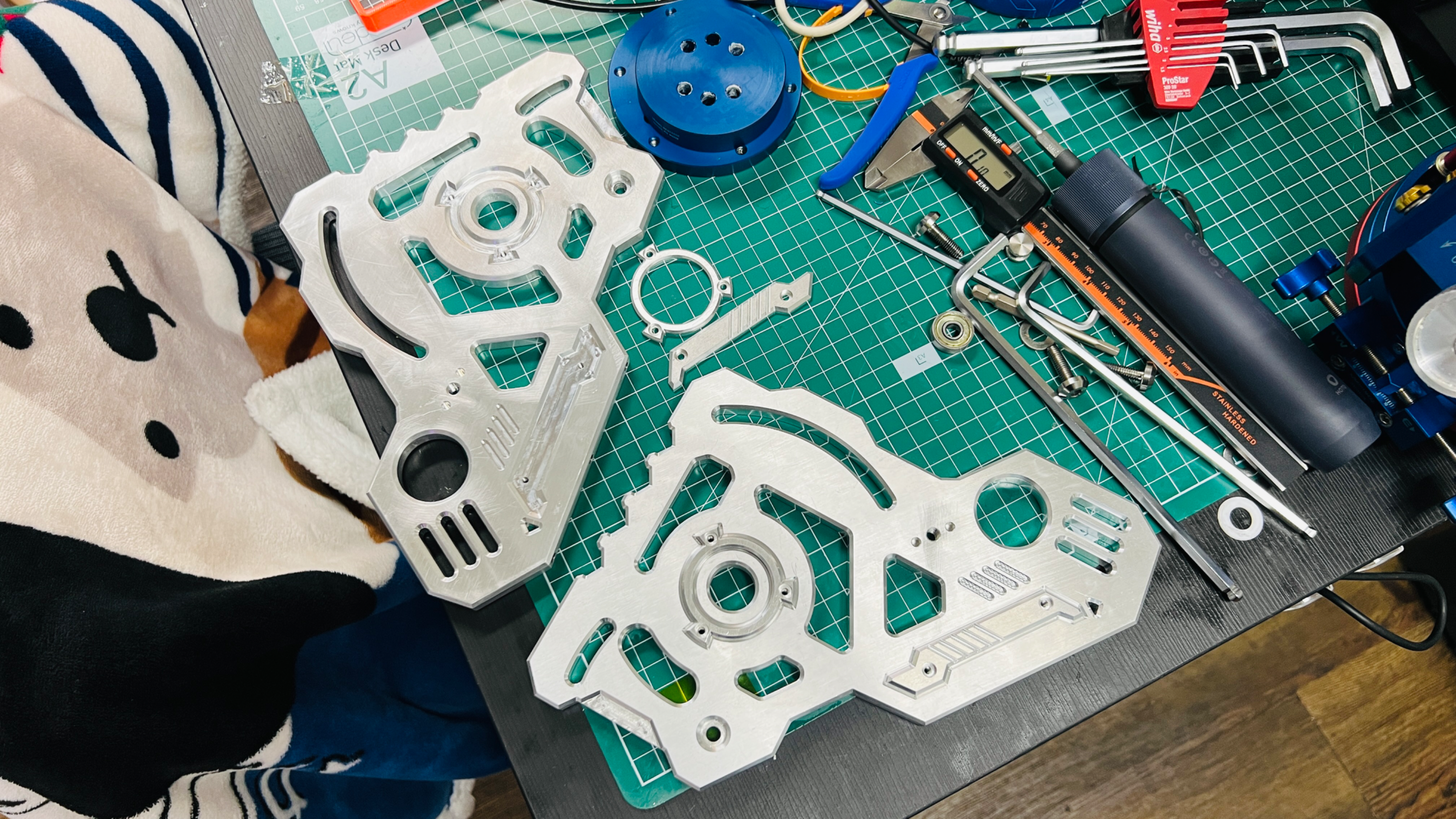

가공해온 수정한 웨지 옆판
알루미늄 CNC가공은 JLCPCB 에 의뢰해서 가공했습니다. 가공만 하고 후가공은 국내에서 하는걸 추천합니다.
JLCPCB에서 해주는 후가공은 거의 무료 서비스 수준이라 -_- 안하니만 못한 결과물이라 어차피 국내에서 다시 해야 합니다.
그럴거면 배송시간이라도 단축할수 있게 그냥 가공만 하는걸 추천합니다.
국내 아노다이징 업체에서 샌딩과 아노다이징 반무광으로 후가공을 해왔습니다.
전에 했던 아노다이징보다 파란색이 좀 밝아졌네요 오히려 파란색 투톤이라 괜찮은듯
그리고 아노다이징된 부품들을 가지고 레이저각인을 해왔습니다. 내용은 뭐 별거 없습니다.
그냥 뭔가 있어보이게 이것저것 막 써놓은거라...그냥 관상용...=_=;;;;
웨지부분을 조립해봅니다. ㅎㅎ 중간에 빨간색으로 포인트를 줘서 눈에 확 띄니 좋네요 ㅎㅎ
적경하우징 및 하모닉드라이브를 장착하고 적위 하우징 연결을 위한 어댑터까지 조립
원래는 어댑터는 파란색이었는데...JLCPCB에서 해온 파란색 아노다이징이 너무 맘에 안들어서 다시 해왔습니다.
하면서 파란색 말고 포인트로 레드로 해왔는데 괜찮은거 같습니다.

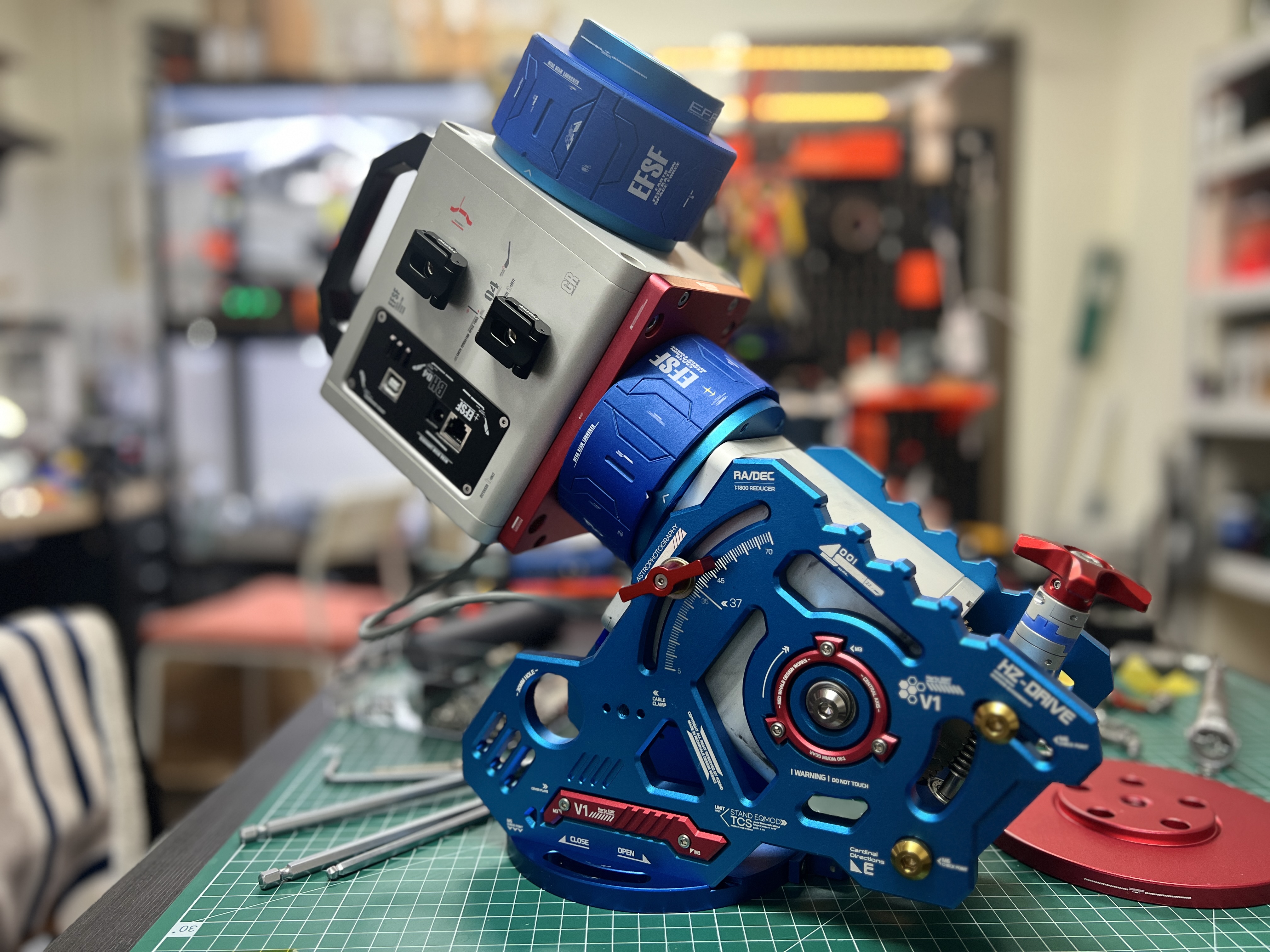

거의 다 완료 되었네요 적위하우징을 부착하고 고도 37도에서도 안정적으로 서있는게 맘에 듭니다. ㅎㅎ
뭔가 그전거 보다 커진거 같은데 크기 차이는 별로 없습니다. =_=
뭔가 상당히 복잡해보이는 웨지 =_= 레이저각인을 이것저것 다 적어놨더니 뭐...그래도 뭐가 많이 써있으니 있어보입니다. ㅎㅎ

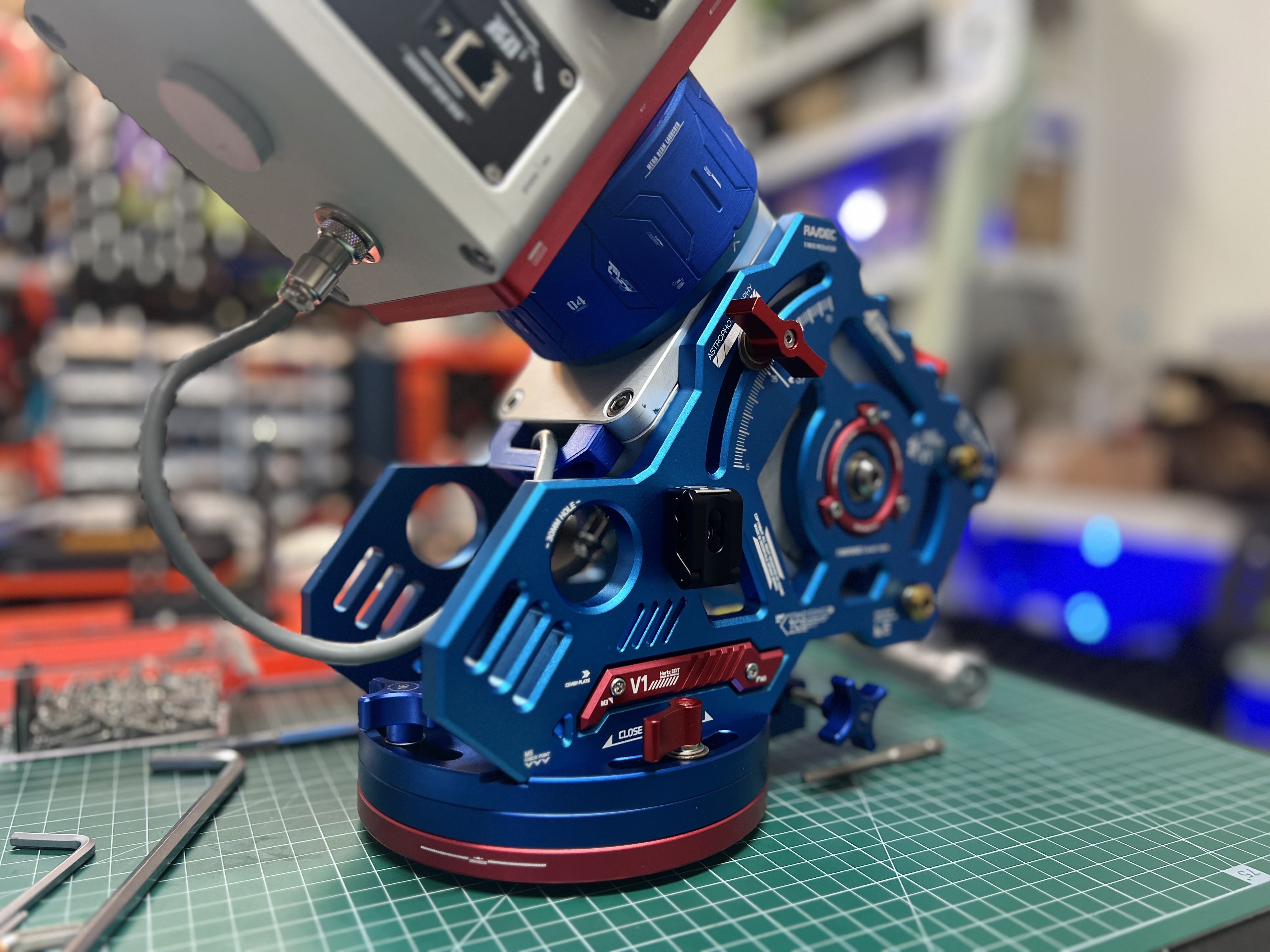

적도의 웨지 수정후 무게중심도 잘 맞고 잘 서있네요
완성~!
이제 들고나가서 또 테스트 해봐야겠네요 =_= 요즘 가이드가 이상하게 안되는데 원인을 찾아야 하는데...
외관이 중요한게 아니라 성능이 중요한것인데 아...가이드가 안되니 촬영을 못하는...-_-;;;
이번에 뭔가 의심가는 부분은 다 점검했으니 다시 테스트 해봐야 겠습니다.
하모닉드라이브가 맛이 간건 아니겠지...ㅎ...=_=;;;;;
